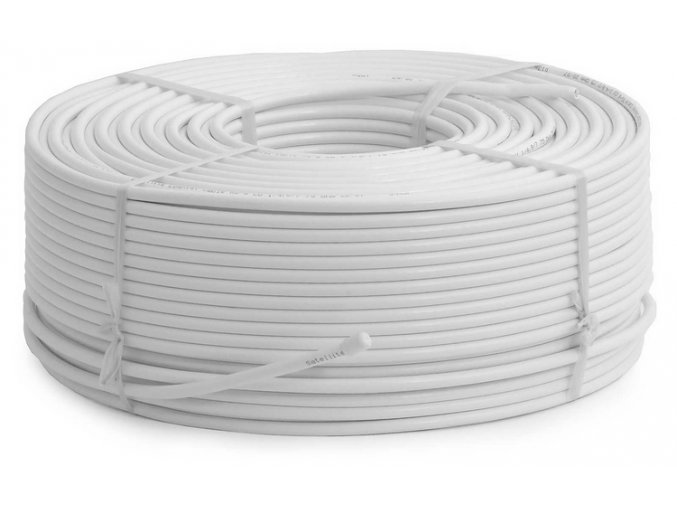

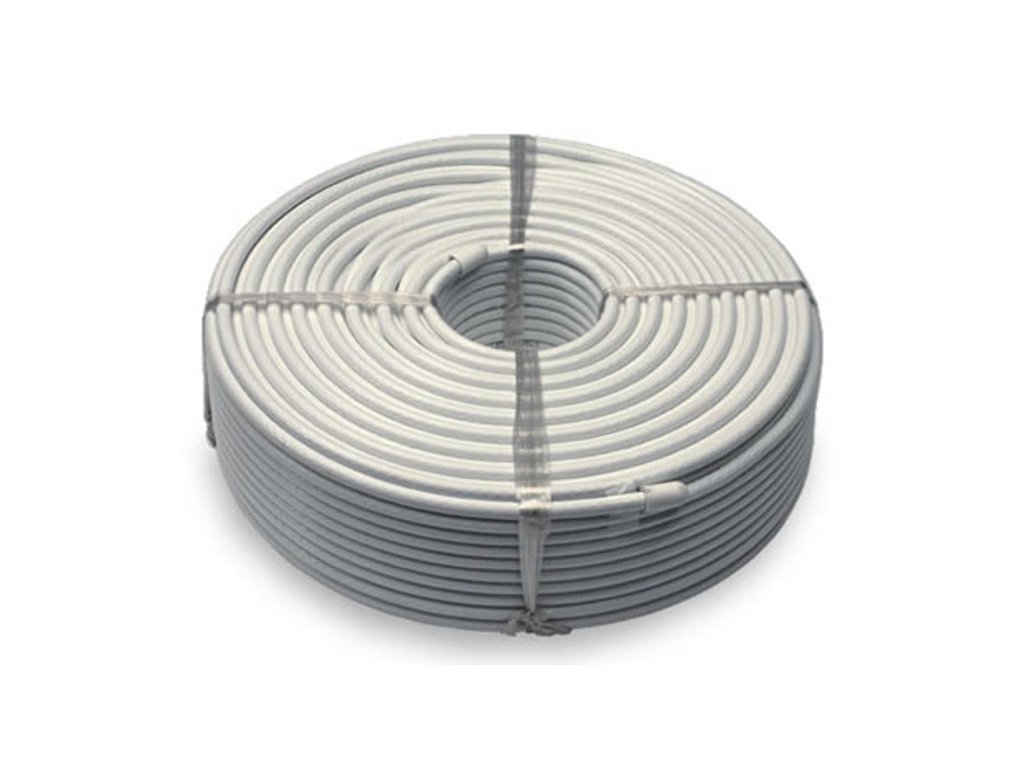

Kabel Koaxiální kabel RG6 Cu (75 ohm) - 100 m bílý
Popis
Skladem poslední kus (100m balení), nové, nepoužité
Vysoce kvalitní 75 ohmový koaxiální kabel pro individuální a sdílené TV/SAT anténní systémy. Vhodné pro distribuci pozemního DVB-T, DAB, FM vysílání a satelitních kanálů, také v multipřepínacích systémech (SMATV).

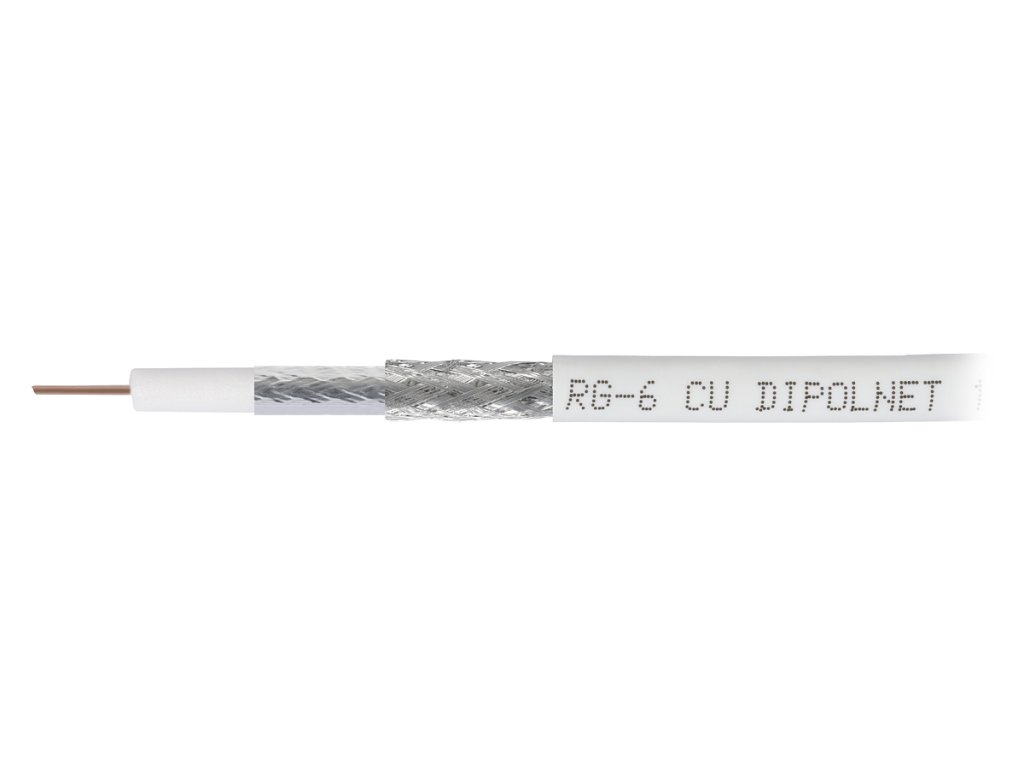

Kabel DIPOLNET RG-6 Cu E1230 se 77% pokrytím opletení splňuje požadavky třídy A na účinnost stínění v celém rozsahu DVB-T a DVB-S/S2 (174-3000 MHz).
S vysokou kvalitou, dobrými elektrickými a mechanickými parametry se kabel E1230 těší neustálé oblibě mezi mnoha instalačními firmami. Optimální flexibilita pláště umožňuje snadnou instalaci kabelu jak do kabelových šachet, tak do instalačních krabic.
Impedance: 75 ohm
Barva: Bílá
Provedení: Vnitřní
Kapacita: 53 pF/m
Balení: 100 m
Průměr přes plášť: 6,8 mm
Materiál středního vodiče: Meď
Materiál opletení: 60% hliník
Materiál obalu: PVC
Provozní a skladovací teplota: -30°C do + 70°C
| Frequency [MHz] | Attenuation [dB/100m] |
| 5 | 1.84 |
| 55 | 5.05 |
| 211 | 8.91 |
| 350 | 11.39 |
| 450 | 13.00 |
| 550 | 14.50 |
| 750 | 17.19 |
| 870 | 18.66 |
| 1000 | 20.17 |
| 1450 | 24.74 |
| 2050 | 29.88 |
| 2250 | 31.46 |
| 3000 | 36.94 |
Characteristics of the cable: BLUE - attenuation, RED - return loss.
Specifications

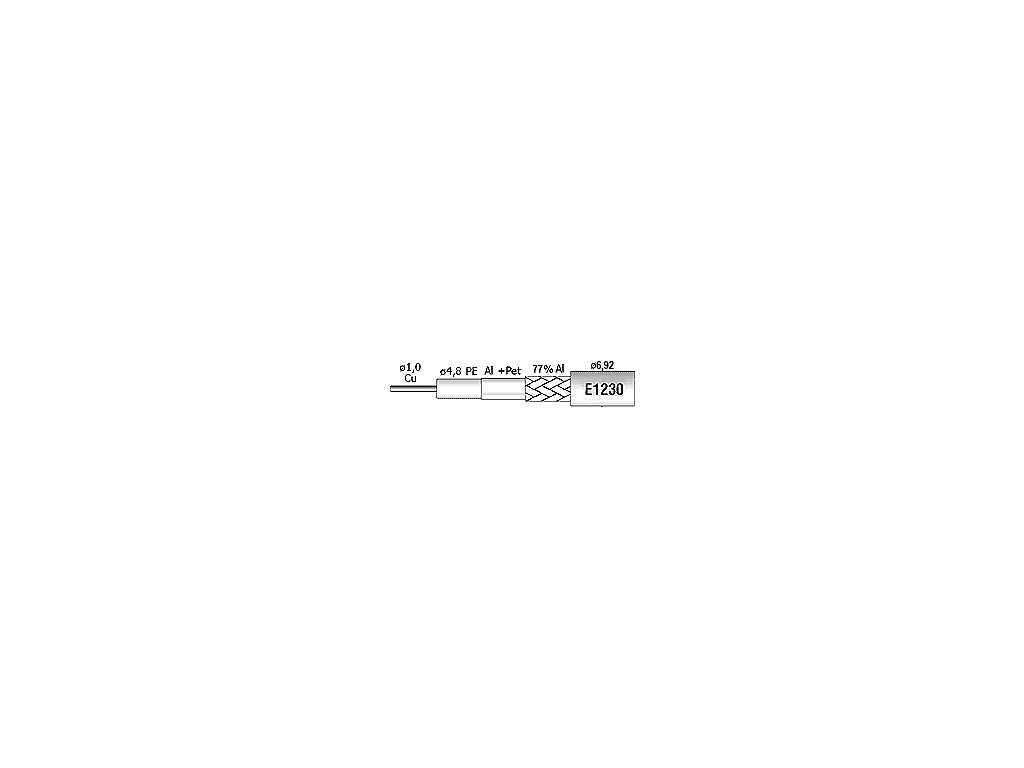

| Name | RG-6 PVC DIPOLNET | ||
| Code | E1230 | ||
| Copper core | Material | / | Copper (Cu) |
| Diameter | mm | 1.00 | |
| Dielectric | Material | / | Physically foamed polyethylene (PE) |
| Diameter | mm | 4.76 | |
| Shielding layers | First layer | / | Al/PET foil |
| Second layer | / | Aluminum braid | |
| construction | 8x16x0.12mm | ||
| braid factor | 77% | ||
| Jacket | Material | / | PVC |
| Diameter | mm | 6.92 | |
| Core resistance | Ω/km | 21.91 | |
| Resistance of shielding layers | Ω/km | 32.12 | |
| Impedance | Ω | 75 | |
| Capacitance | pF/m | 50 | |
| Wave reduction factor | % | 85.5 | |
| Return loss | 5-470MHz | dB | 26 |
| 470-1000MHz | 24 | ||
| 1000-2000MHz | 23 | ||
| 2000-3000MHz | 22.9 | ||
| Minimal bending radius | mm | 70 | |
| Operating temperature range | ºC | -20...+70 | |
| Hmotnost | 5 kg |
