5G Venkovní MODEM GreenPacket 5G CPE Atom H5-200Q1

Horká novinka roku 2024. Vynikající, velmi kompaktní 5G, 4G (LTE) modem/anténa, který lze používat jako vnitřní i venkovní jednotku na SIM a přijímat tak internet od operátorů se základnových stanic BTS.

Modem je neblokovaný, můžete v něm použít SIM Vodafone, O2 i SIM zahraničních operátorů (kromě T-Mobile CZ).

Modem podporuje režim SA i NSA (Non-Standalone), který umožňuje současné připojení do sítě 5G a zároveň i do sítě LTE/LTE-A.

Díky tomu můžete docílit rychlostí:

až 3.6  Gbps/600 Mbps při kombinaci 5G + LTE-A (Sub-6 GHz NSA)

až 1.6 Gbps/200 Mbps, pokud je v dosahu pouze síť LTE-A

Tip: Modem podporuje 4G LTE-A (spojení až 3 frekvencí) + NR 5G. Čím vyšší frekvence, tím vyšší rychlost, ale menší dosah. Pro maximální možnou rychlost modemu doporučujeme vypnout Band 20 (800 Mhz) a využít zejména možnosti připojení Band 1 (2100 MHz) + Band 3 (1800 MHz) + Band 7 (2600 MHz) + 5G NR případně Band 42 + Band 43 + 5G NR. V některých lokalitách, kde jsou dostupné i jiné frekvence, než Band 20 (800 MHz) může rychlost modemu vzrúst až několikanásobně!

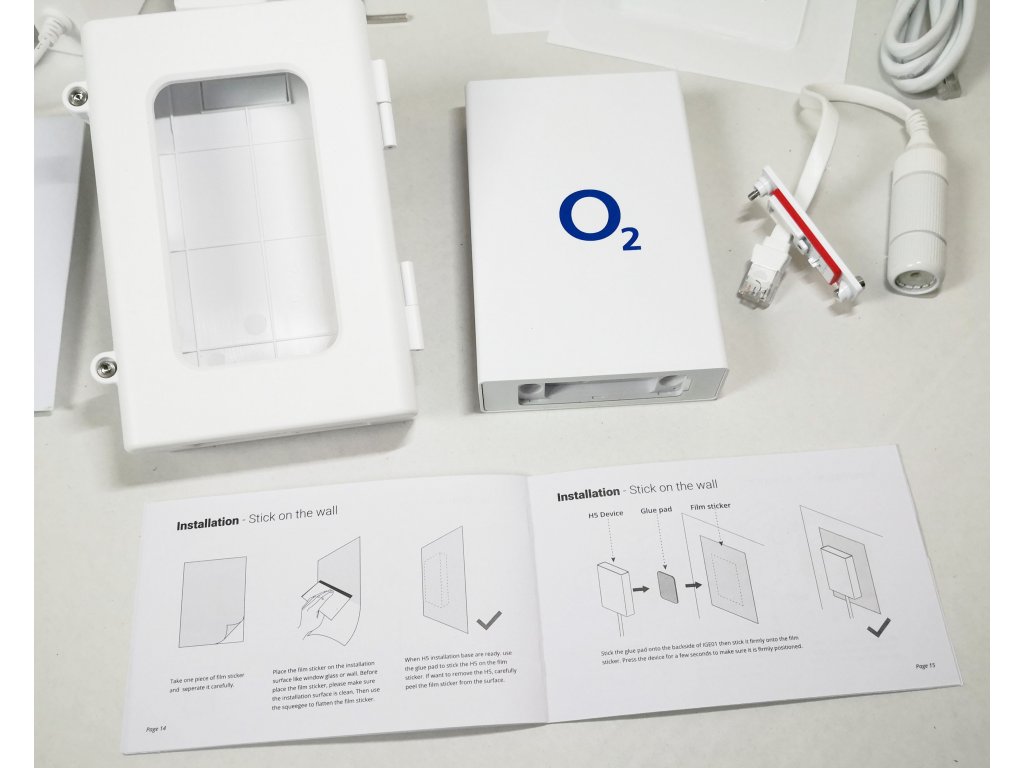

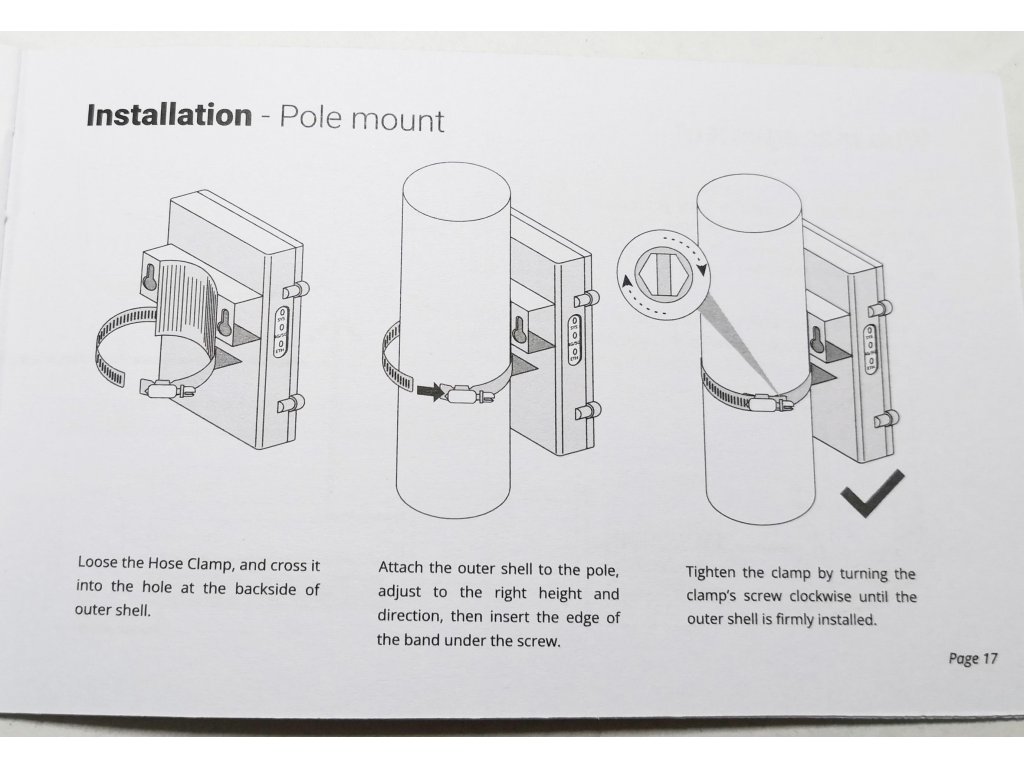

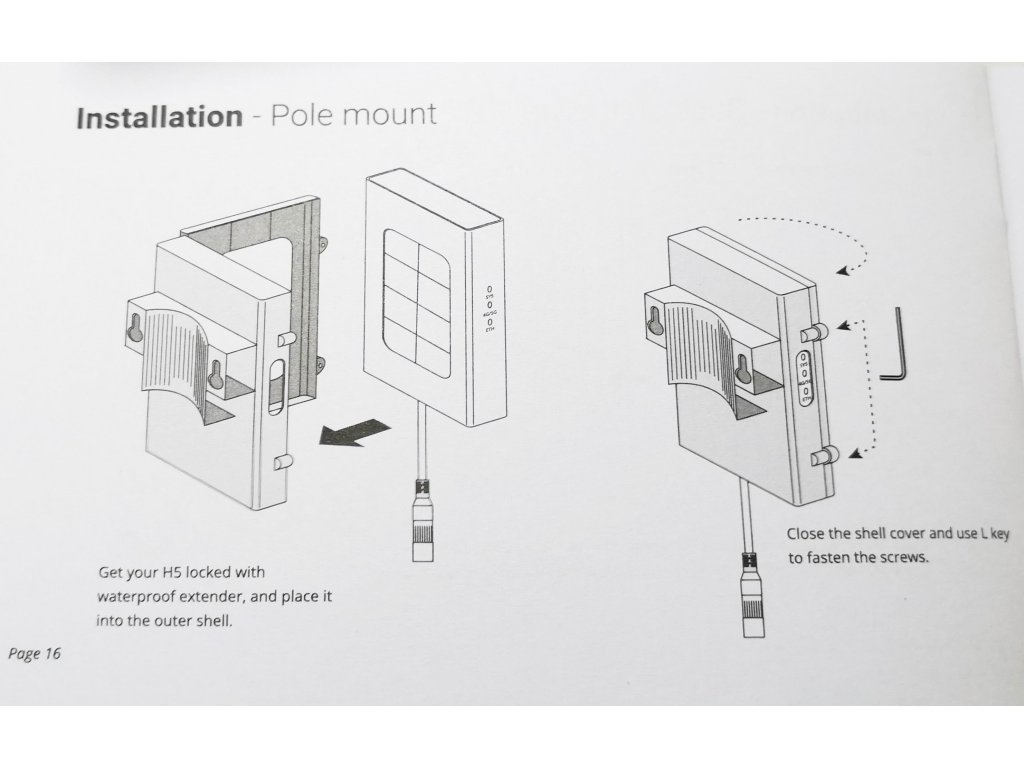

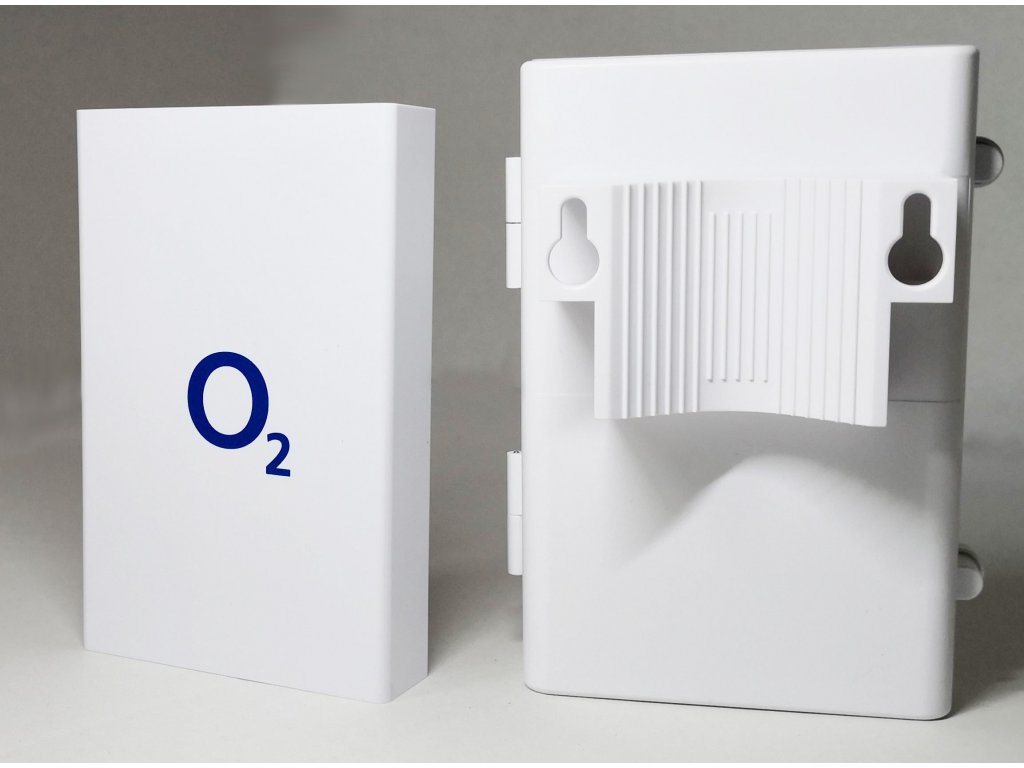

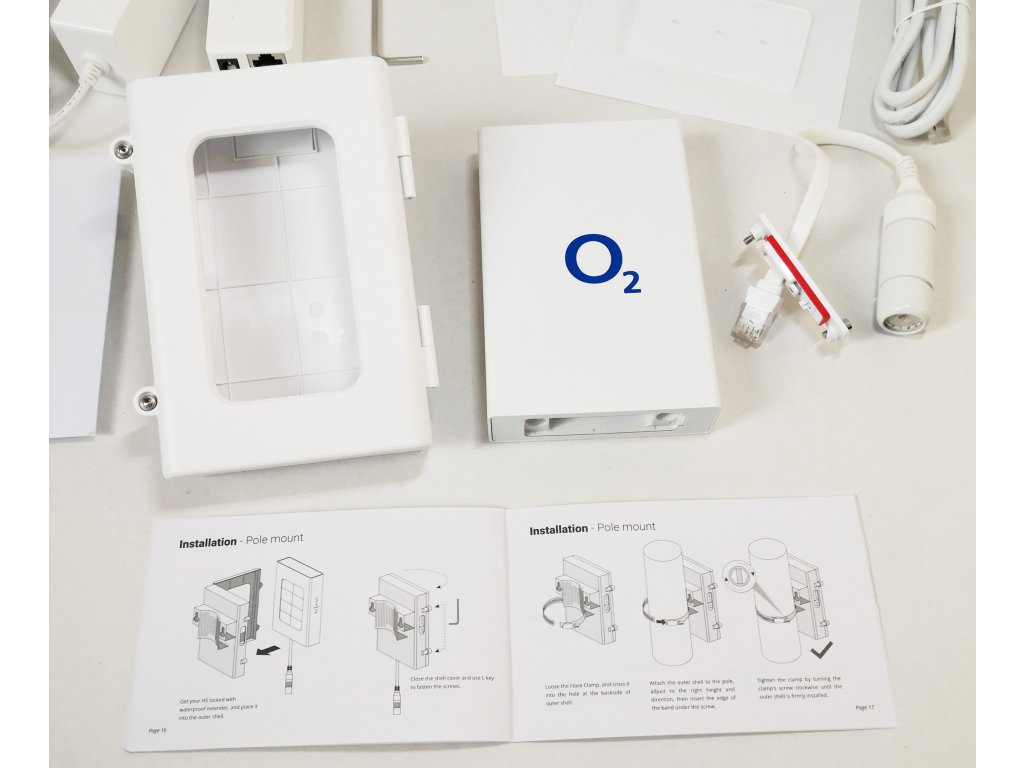

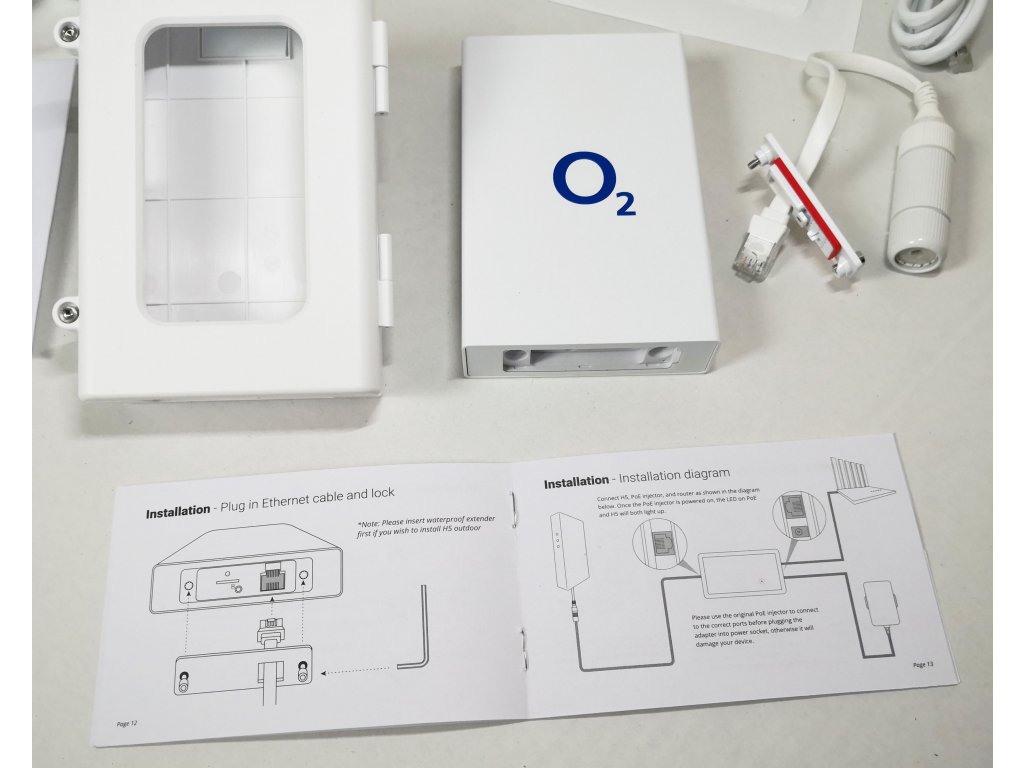

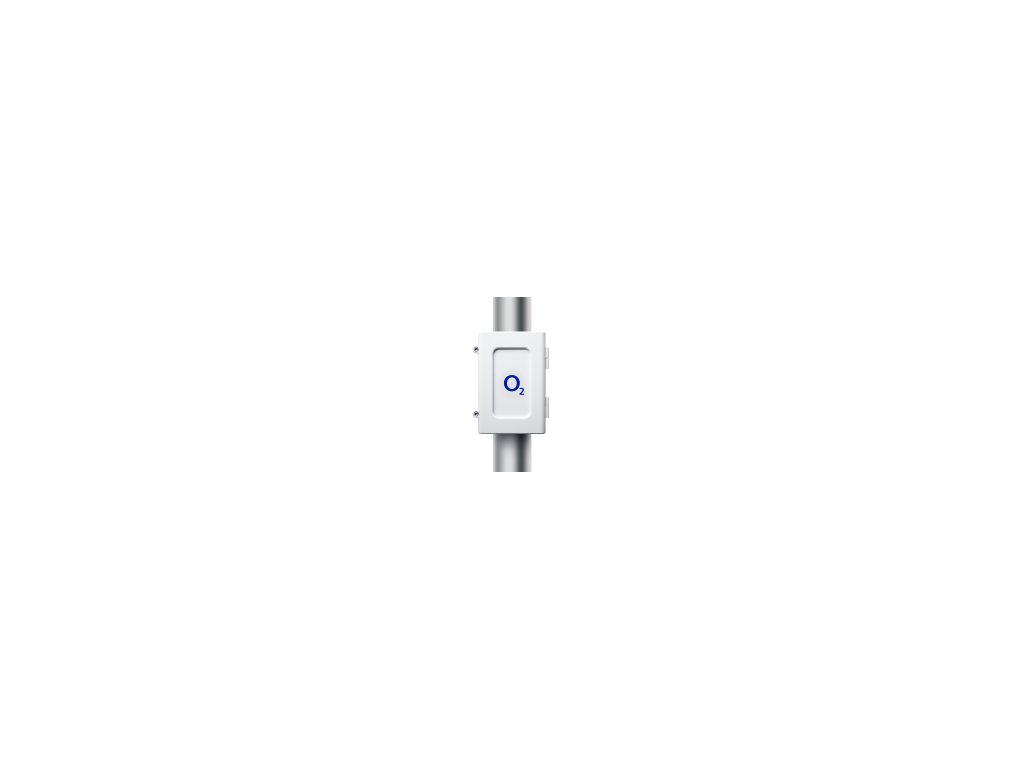

Anténa má zcela revoluční systém uchycení - lepí se na okenní tabule, takže odpadá vrtání do zdí a fasád. Můžete ale použít i klasickou montáž pomocí stahovacích svorek na různé typy uchycení - zábradlí, stožáry atd.

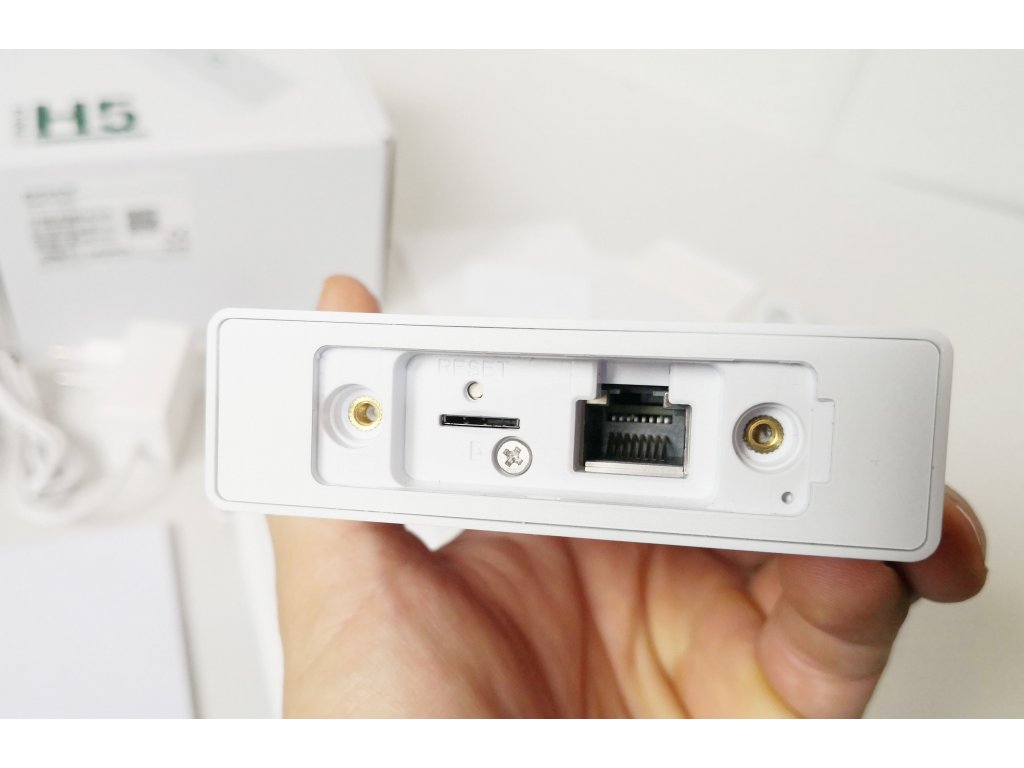

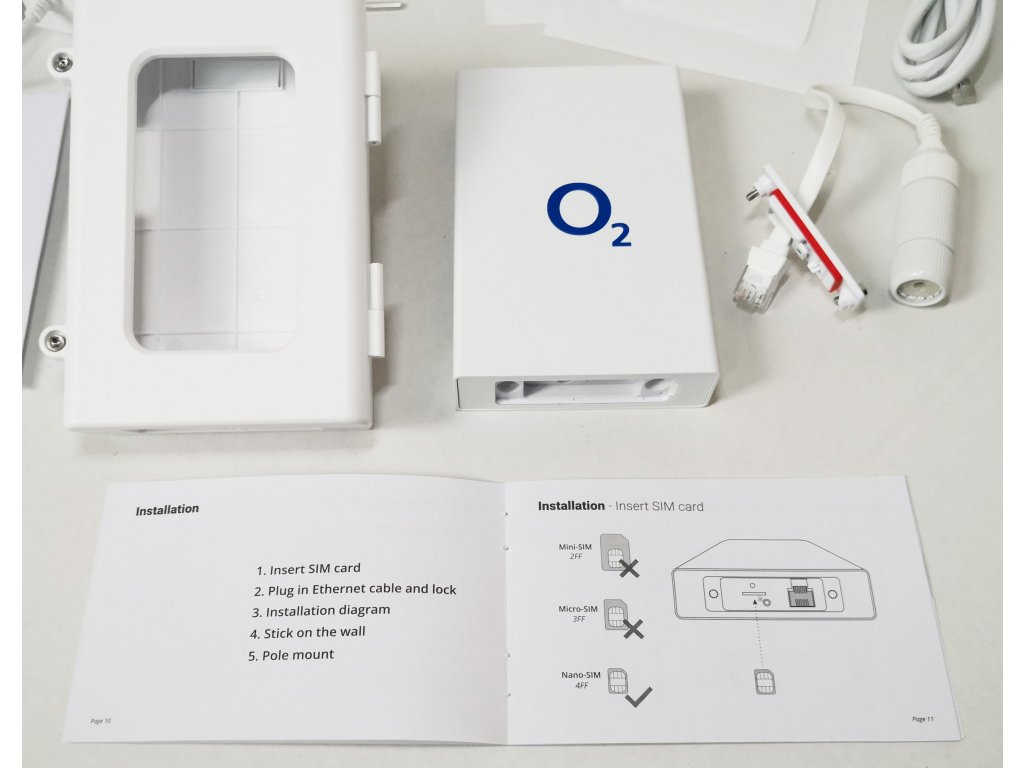

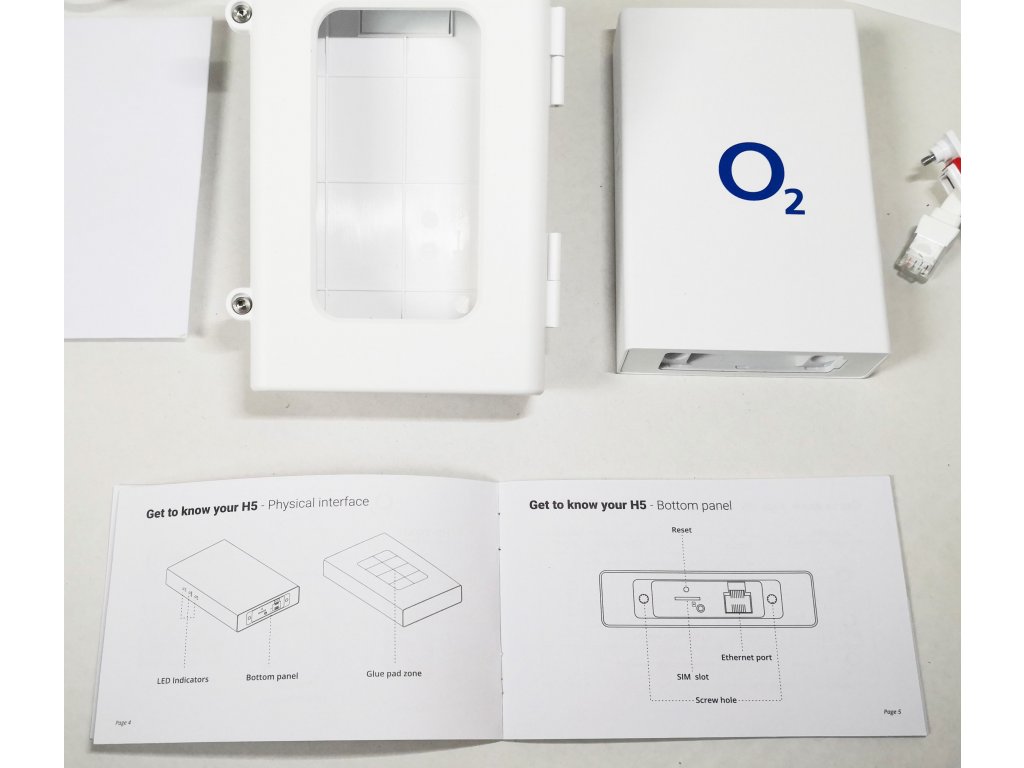

Jednotka má slot na SIM a je napájena pomocí LAN kabelu přes PoE.  Jednotku lze umístit kromě venkovních prostor i na okenní parapet, na stůl vedle počítače, k televizi atd.

Jednotka nepodporuje Wi-Fi, k tomu je potřeba pořídit libovolný router s podporou Wi-Fi, ke kterému jednotku pohodlně připojíte a internet dále rozvedete po celé domácnosti přesně podle vašich preferencí.

Délka UTP kabelu může být až 100 metrů. V takovém případně ale doporučujeme kvalitní venkovní UTP kabely typu drát. Na kratší vzdálenosti do 30m stačí libovolná kvalita kabeláže.

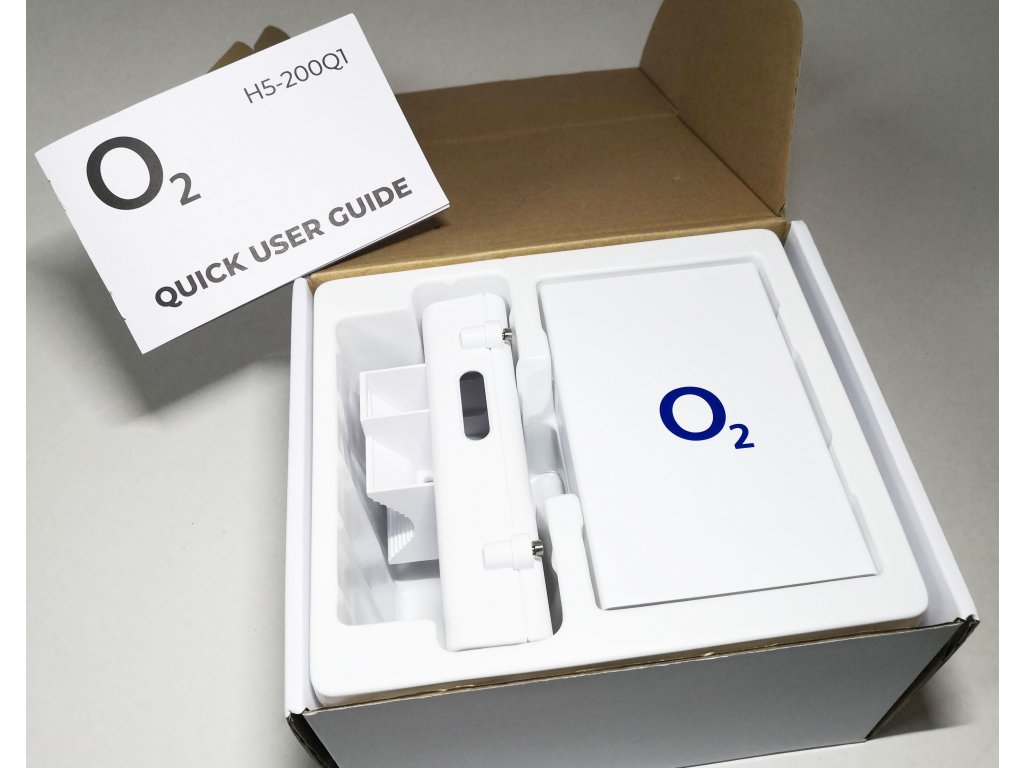

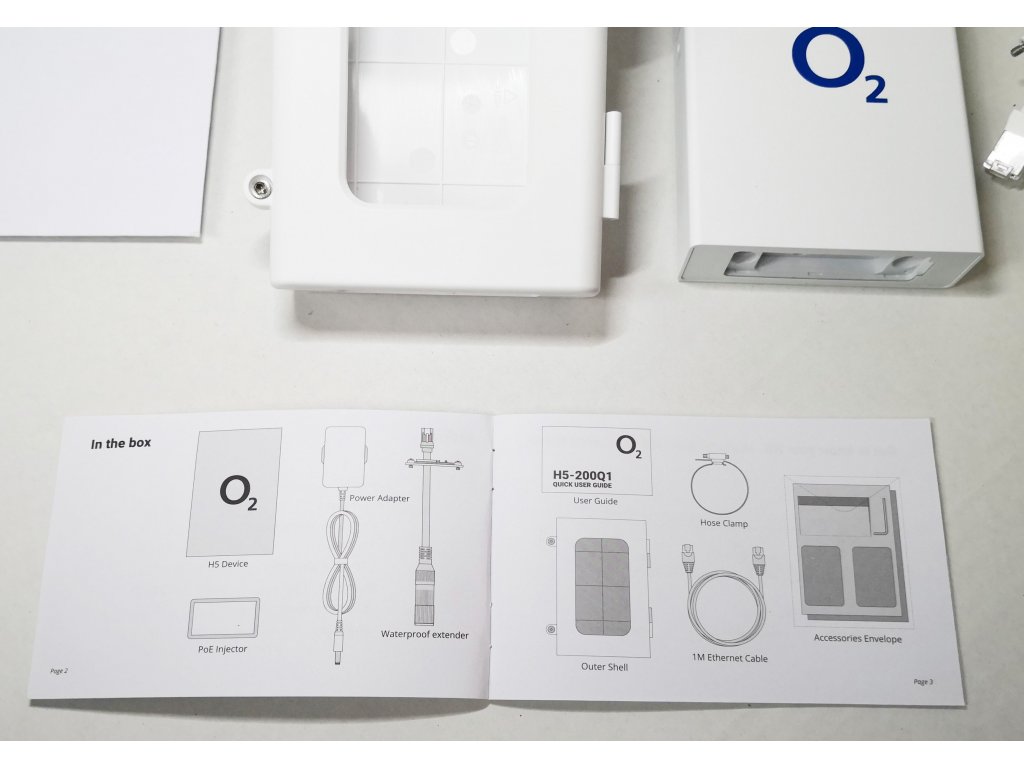

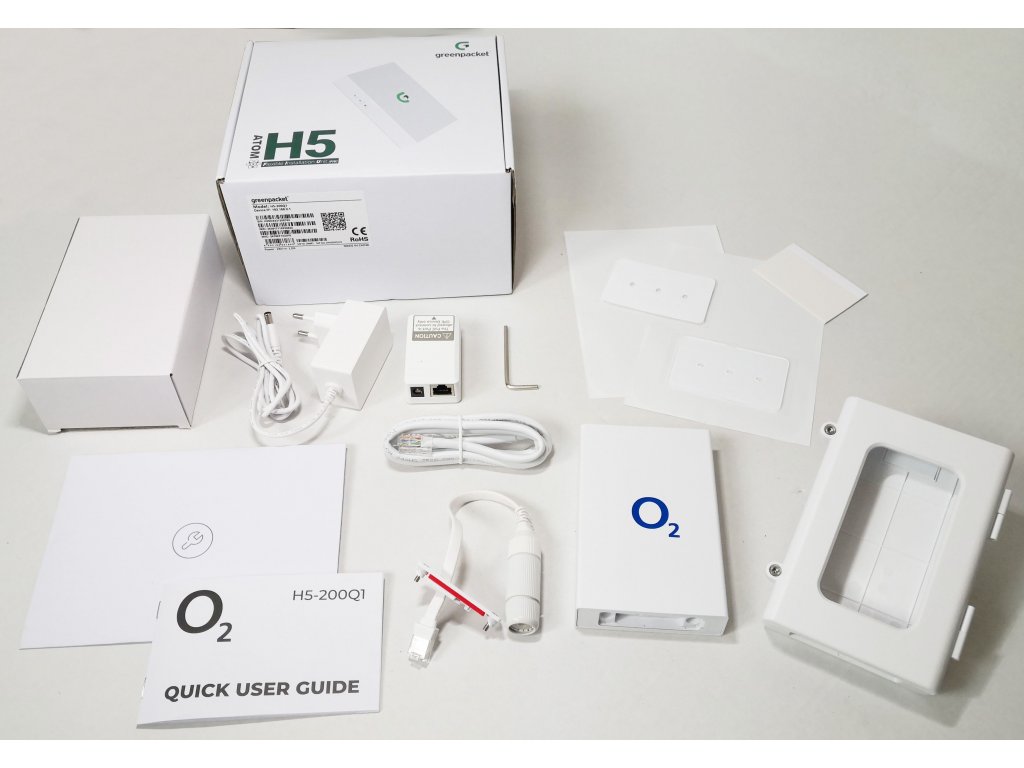

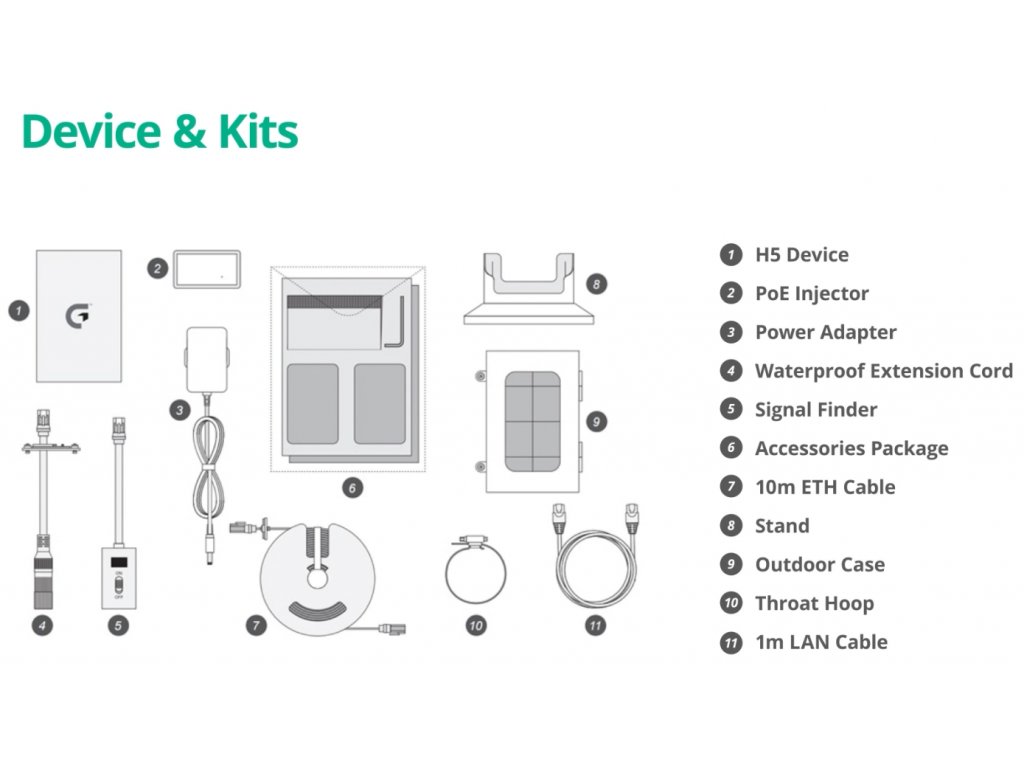

CZ distribuce neobsahuje v balení vyhledávač signálu a stojánek na stůl.

• Technické specifikace:

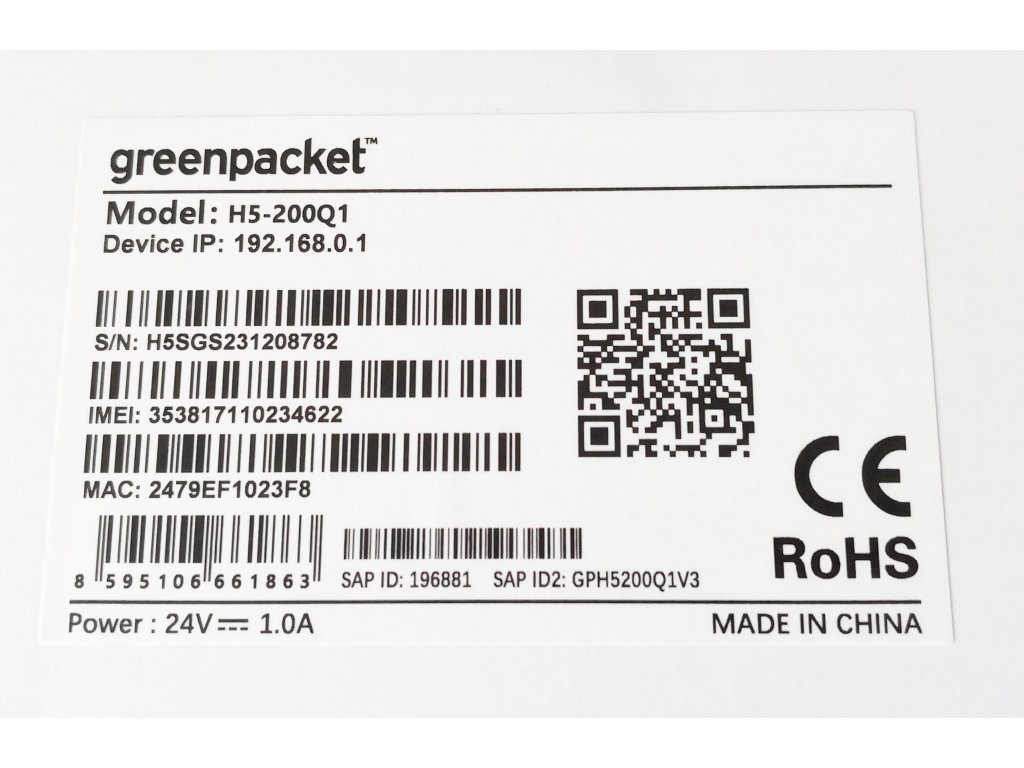

• Model: Green Packet H5-200Q1
• IP zařízení: 192.168.0.1

• 3GPP release 16

• 5G přenosová rychlost:
  až 2.1 Gbps/900 Mbps (Sub-6 GHz SA - Standalone)
  až 3.6 Gbps/600 Mbps (Sub-6 GHz NSA - Non-Standalone)

• 4G (LTE) přenosová rychlost:
  až 1.6 Gbps/200 Mbps

• Typ antény: Vestavěná všesměrová anténa

• Pásma 5G NR: n1/3/5/7/8/20/28/38/40/41/77/78
  FDD LTE: B1/3/5/7/8/20/28/32
  TDD LTE: B38/40/41/42/43

• Čip: Qualcomm  Snapdragon X62  (4nm technologie)
• Pracovní podmínky: -40°C až +55°C

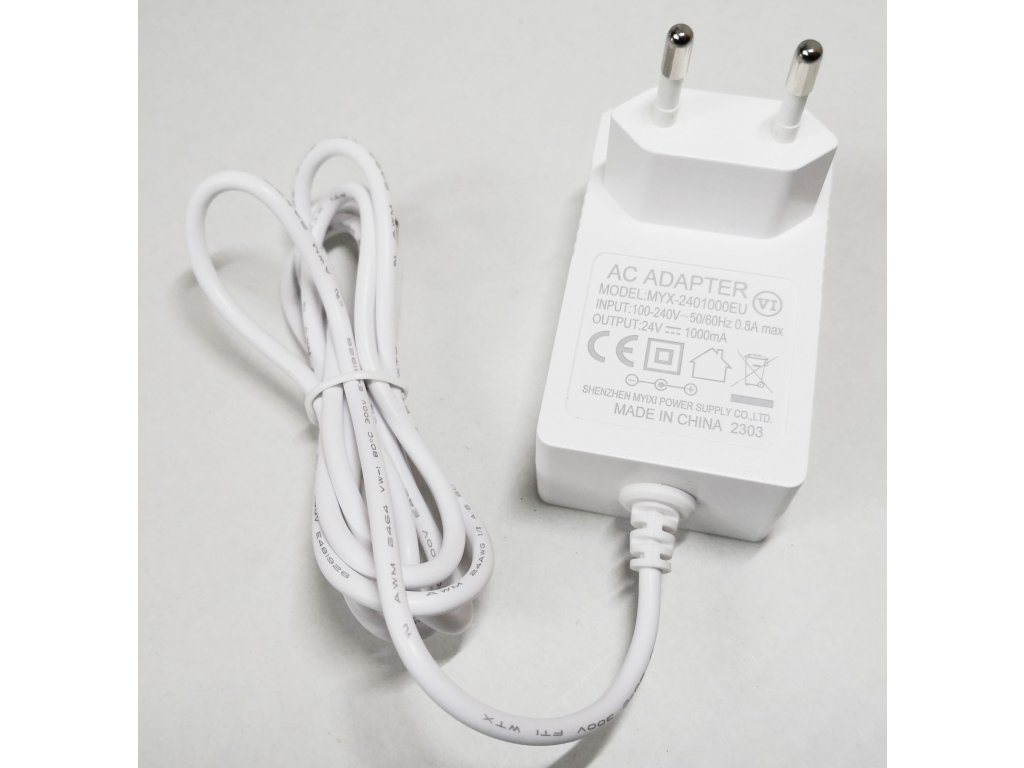

• Napájení: 24V 1.0A (Model: MYX-2401000EU), délka kabelu 110cm

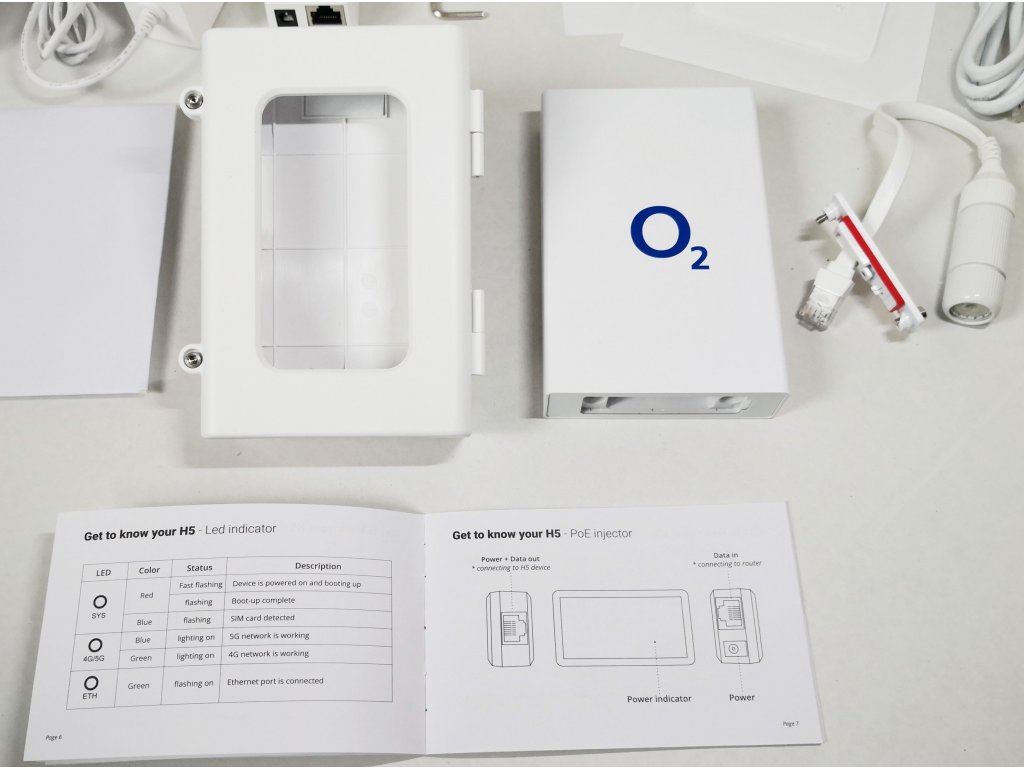

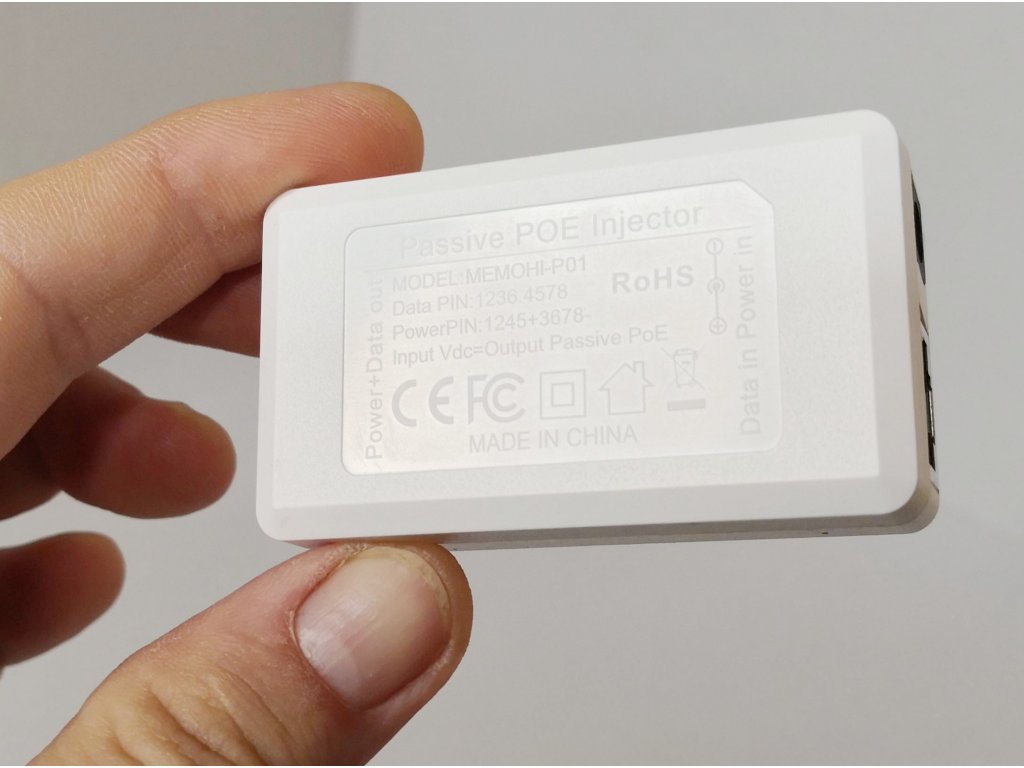

• Pasivní POE Injektor: Power + DATA OUT, Data PIN: 1236.4578, Power PIN: 1245+3678
• 1x kabel RJ-45: CAT6

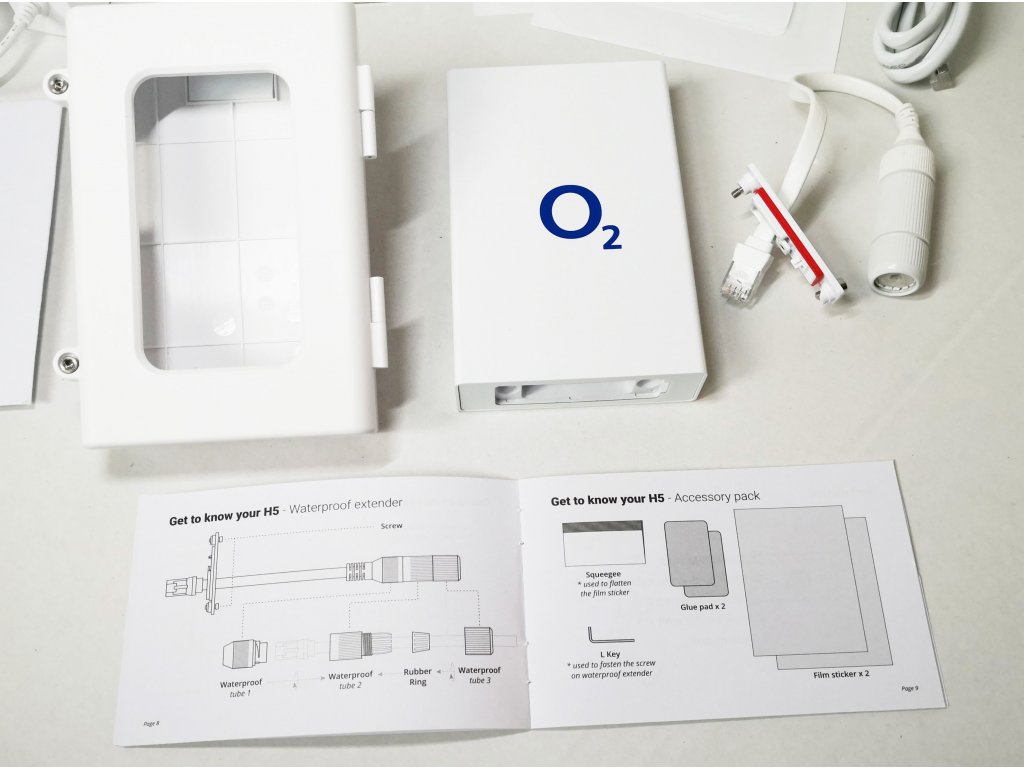

• 1x těsnící průchodka s RJ-45 vývodkou: celková délka od konektoru ke špičce matice 250mm
• SAP ID: 196881
• SAP ID2: GPH5200Q1V3
• TAC kód:  35381711
• Vlastnosti: podpora Cell-lock, Band-Lock, FW upgrade, TR069,  Routing, Bridge mode, Firewall.
• Rozměry (VxŠxH) : 133x85x25mm

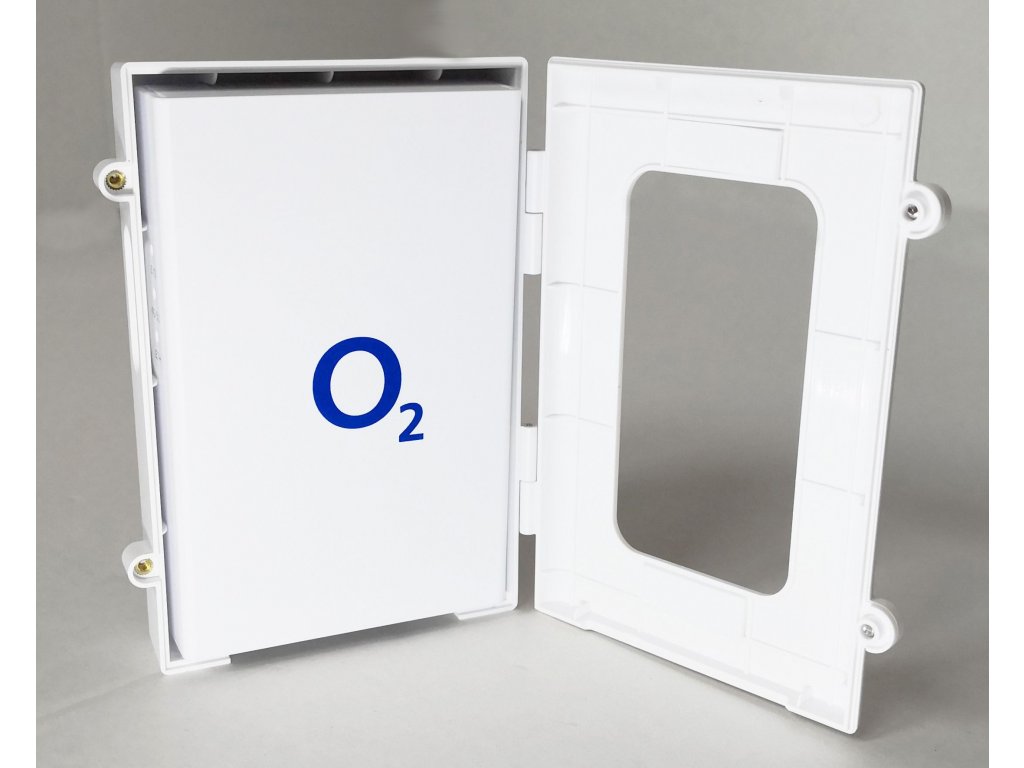

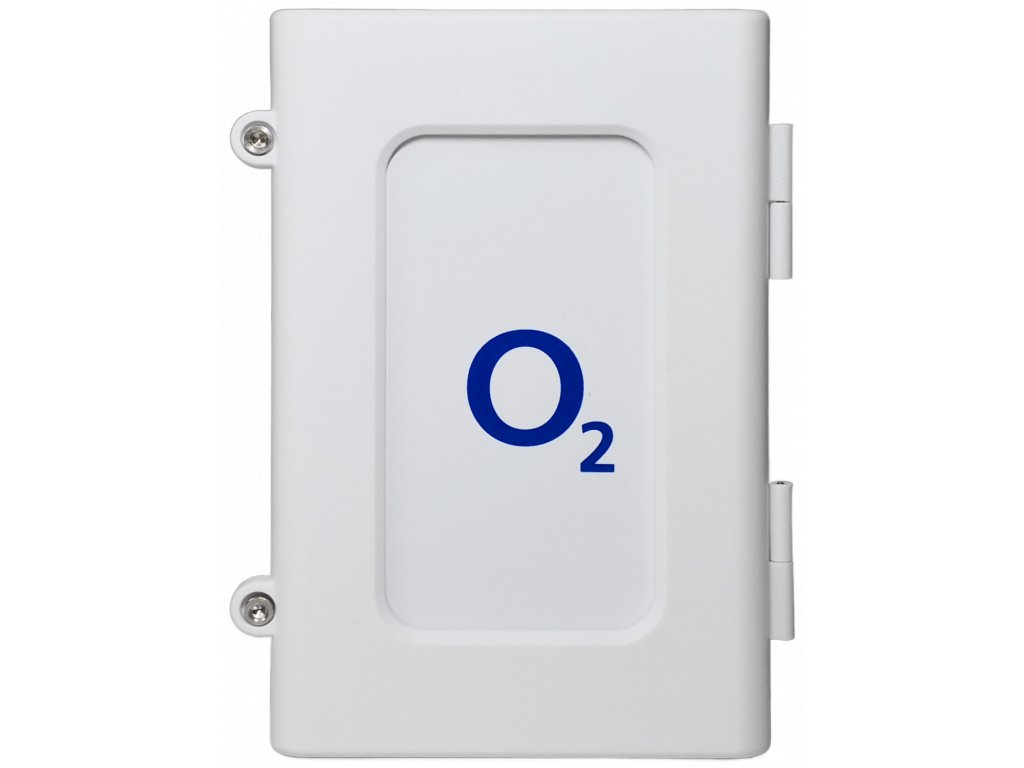

• Rozměry outdoor boxu (VxŠxH): 143x107x58mm
• Default IP: 192.168.0.1/24
• User-name: admin
• Heslo: admin (a následně heslo vytvořené při prvním nalogování)
• V distribuci O2: od 11/2023
• Váha zařízení: 179 g
• Váha kompletního balení: 790 g

Trocha povídání o 5G frekvenčních pásmech

Dne 21. prosince 2017 v Lisabonu plenární zasedání 3GPP TSG RAN úspěšně schválilo první implementovatelnou specifikaci 5G NR (New Radio). Dokončení prvního standardu 5G NR umožňilo plnohodnotný vývoj 5G NR pro rozsáhlé zkoušky a komerční nasazení již v roce 2019. Tato první specifikace byla dokončena v rámci 3GPP Release 15.

Podle vydání 15 3GPP byla frekvenční pásma pro 5G NR určena a TS 38.104 sekce 5.2 poskytuje seznam pásem, ve kterých může 5G NR fungovat. Specifikace definuje frekvenční pásma jako FR1 a FR2.

FR1 a FR2 jsou základní klasifikace frekvenčních pásem pro 5G-NR. Ty lze dále rozdělit do tří pásem:

Duplexní pásma s frekvenčním dělením (Frequency Division Duplex Bands) - (FDD)
Duplexní pásma s časovým dělením (Time Division Duplex Bands) - (TDD)

Doplňková pásma:
Doplňková pásma pro stahování (Supplementary Downlink Bands) - (SDL)
Doplňková pásma pro nahrávání (Supplementary Uplink Bands) - (SUL)

FR1 FDD (Frequency Division Duplex) frekvenční pásma pro 5G NR (New Radio)

FR1 TDD (Time Division Duplex) frekvenční pásma pro 5G NR (New Radio)

FR1 Supplementary Downlink Bands (SDL) & Supplementary Uplink Bands (SUL) for 5G NR (New Radio)

5G NR frekvenční pásma v FR2

 Zdroj: https://www.4gltemall.com/5g.html?p=2

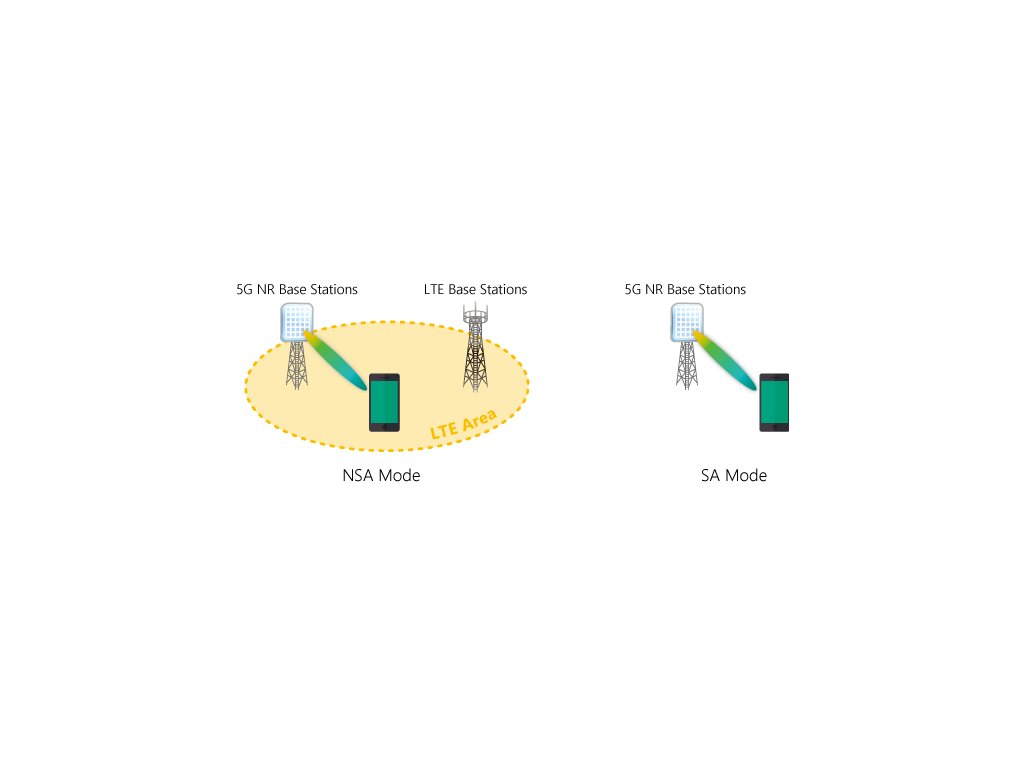

Vysvětlení rozdílu mezi režimy NSA (Non-standalone) vs SA (standalone) v sítích 5G NR

Technologická obměna vysílačů BTS a přechod na nové technologie a vyšší rychlosti je poměrně náročný a zdlouhavý proces. Zejména v Evropě, kde je velké množství operátorů s různými technologiemi přístupu do sítí a poměrně velkým množstvím využívaných frekvencí, které se mohou vzájemě rušit, přišlo 3GPP s různými způsoby, jak usnadnit hladký přechod mobilních operátorů ze 4G LTE na 5G.

Ty lze kategorizovat do dvou režimů: Non-standalone mode (NSA) využívaný zejměna v Evropě, ke je nástup 5G NR oproti zemím jako Čína nebo US, pomalejší, a standalone mode (SA). V NSA operátoři nasazují 5G gNB uzly, které se připojují ke stávajícímu 4G EPC jádru prostřednictvím 4G eNB uzlů. V této architektuře není potřeba samostatného jádra 5G, protože uzly 5G gNB se při řízení informací spoléhají na síť 4G. Poskytovatelům služeb to nabízí nákladově efektivní a rychlou cestu k zavedení 5G využitím jejich stávající infrastruktury postavené na 4G. Navíc, v místech, kde se nově zavede 5G, se zvyšuje kapacita a šířka pásma v rámci sítě, kde je stále v provozu i 4G.

Největší nevýhodou NSA oprotu SA jsou vyšší latence (10-15ms vs 1-2ms) a vyšší energetická náročnost sítě. V režimu NSA také nelze naplno využít potenciálu 5G NR, který je v jeho návrhu specifikován. Ideálním stavem by bylo provozovat 5G NR pouze v režimu SA.
